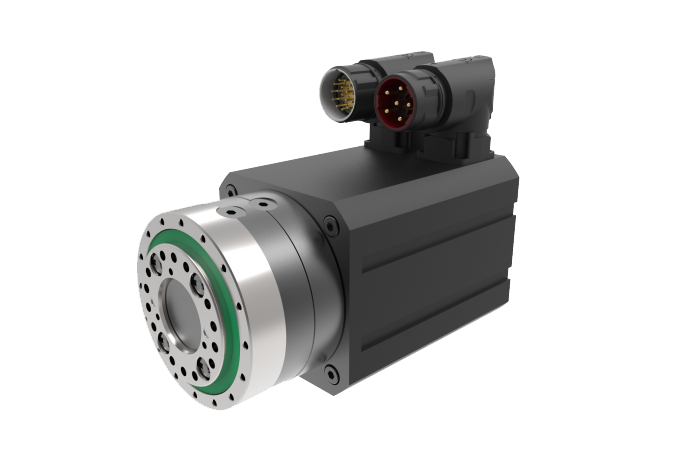

DriveSpin DSDSHDSM 070
所屬類型： / 制動器
更新時間：2018-11-21 09:54:25
關鍵詞 ：DriveSpin DSDSHDSM 070-減速機廠家,擺線針輪減速機,齒輪減速機,RV減速機,spinea減速機
簡 述 ：
高精度驅動銷DS 070制動器代表驅動器系列產品的中型連續生產構件，滿足所有行業客戶的最苛刻要求。
憑借其最佳的性價比，它們可靠地提供參數，如高精度和高精度，高傾轉和扭轉剛度，低重量，緊湊，低振動，以及廣泛的合適的技術解決方案。
DS 070/DSH 070*/DSM 070 額定表
| 速比 | 額定轉矩 | 加速/制動輸出扭矩 | 減速器額定輸入轉速 | 減速器最大允許輸入轉速 | 傾覆剛度1)5) | 扭轉剛度1)6) | 最大運動損失值 | 最大傾角2)3) | 額定徑向力 | 最大軸向力2)4) | 減速器最高允許溫度 |
| i | TR [Nm] | Tmax [Nm] | nr [rpm] | nmax [rpm] | Mt [Nm/arcmin] | kt [Nm/arcmin] | LM [arcmin] | Mcmax [Nm] | FrR [kN] | F a max [kN] | [°C] |
| 57，75 | 50 | 100 | 2000 | 5000 | 35 | 7 | <1.5 | 142 | 2，8 | 4，1 | 65 |
*空心軸直徑＝9或12 mm
1、平均統計值。有關進一步的信息，請參閱第9章，傾斜剛度和扭轉剛度。
2、輸出速度為15轉/分。
3、傾斜矩MC最大值在FA＝0。如果Fa≠0見本文件的第9章傾斜力矩。
4、軸向力Fa max值在MC＝0。如果Mc≠0看到本文件的第9章傾斜力矩。
5、參數依賴于高精度減速齒輪模型。
6、參數依賴于高精度減速齒輪模型、減速比和運動損失值。
7、轉動慣量和重量。欲了解更多信息，在這文件上請參閱第9章，慣性矩和重量。
DS/DSH/DSM 070
高精度驅動銷DS 070制動器代表驅動器系列產品的中型連續生產構件，滿足所有行業客戶的最苛刻要求。
憑借其最佳的性價比，它們可靠地提供參數，如高精度和高精度，高傾轉和扭轉剛度，低重量，緊湊，低振動，以及廣泛的合適的技術解決方案。
優勢
低損失運動
低慣性矩
高減速比
高運動精度
高力矩過載能力
集成徑向軸向輸出軸承的高精度
高動態性能
