DriveSpin DSDSHDSM 050
所屬類型： / 制動器
更新時間：2018-11-21 09:42:28
關鍵詞 ：DriveSpin DSDSHDSM 050-減速機廠家,擺線針輪減速機,齒輪減速機,RV減速機,spinea減速機
簡 述 ：
具有雙旋變換機構的小型齒輪箱
具有簡單安裝可能性和大環境溫度范圍的設計
全密封設計，可選擇密封型式
預加載直線軸承中的變速箱轉換構件（十字）
有可能選擇執行器性能類型和變速箱輸出軸承的設計
非線性系統中扭轉特性的高線性度
小尺寸競爭對手齒輪箱的高扭轉剛度
DS 050/DSH 050*/DSM 050額定表
| 速比 | 額定轉矩 | 加速/制動輸出扭矩 | 減速器額定輸入轉速 | 減速器最大允許輸入轉速 | 傾覆剛度1)5) | 扭轉剛度1)6) | 最大運動損失值 | 最大傾角2)3) | 額定徑向力 | 最大軸向力2)4) | 減速器最高允許溫度 |
| i | TR [Nm] | Tmax [Nm] | nr [rpm] | nmax [rpm] | Mt [Nm/arcmin] | kt [Nm/arcmin] | LM [arcmin] | Mcmax [Nm] | FrR [kN] | F a max [kN] | [°C] |
|
63 |
18 |
36 |
2000 |
5000 |
4 |
2.5 |
<1.5 |
44 |
1.44 |
1,9 |
65 |
*空心軸直徑＝8 mm
1、平均統計值。有關進一步的信息，請參閱第9章，傾斜剛度和扭轉剛度。
2、輸出速度為15轉/分。
3、傾斜矩MC最大值在FA＝0。如果Fa≠0見本文件的第9章傾斜力矩。
4、軸向力Fa max值在MC＝0。如果Mc≠0看到本文件的第9章傾斜力矩。
5、參數依賴于高精度減速齒輪模型。
6、參數依賴于高精度減速齒輪模型、減速比和運動損失值。
7、轉動慣量和重量。欲了解更多信息，在這文件上請參閱第9章，慣性矩和重量。

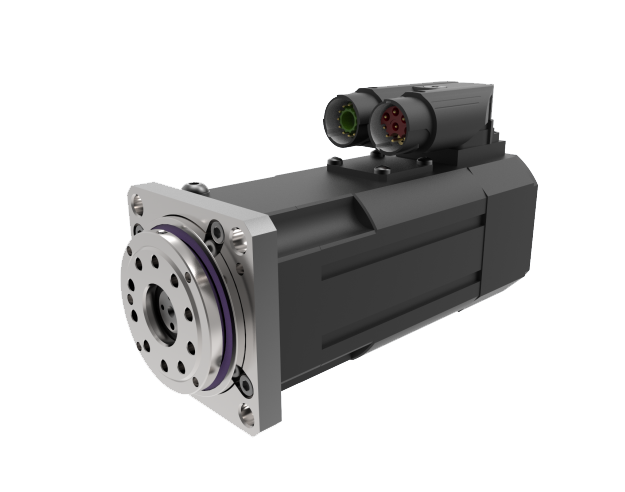

DS / DSH / DSM 050
高精度的DS 050驅動器是DriveSpin產品系列中最小的生產部件，甚至能滿足所有行業最苛刻的客戶要求。
以其最優的性價比，它們可靠地提供了諸如高精度和精度、高傾轉和扭轉剛度、低重量、緊湊、低振動以及廣泛適用的技術解決方案等參數。
主要設計性能和優點：
具有雙旋變換機構的小型齒輪箱
具有簡單安裝可能性和大環境溫度范圍的設計
全密封設計，可選擇密封型式
預加載直線軸承中的變速箱轉換構件（十字）
有可能選擇執行器性能類型和變速箱輸出軸承的設計
非線性系統中扭轉特性的高線性度
小尺寸競爭對手齒輪箱的高扭轉剛度
非常高的扭矩容量，比小尺寸的競爭者齒輪箱高（至少兩倍）。
低角度傳遞誤差與高機械定位性能
高自然頻率和低振幅的振蕩
應用：
機器人與通用自動化
操縱運輸系統
航空航天應用
雷達、導航、平移、光學、攝像機和監控系統
國防應用
